 [E39 toutes ] Remplacement des silentblocs du berceau (tutoriel)

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Denis54
apprenti
apprenti


<b>probs résolus </b> probs résolus : 4

Messages: 61
Niveau Technique automobile: Bricoleur
Date d'inscription: 27/07/2010
Localisation: Nancy
Masculin Age: 51

MessageSujet: [E39 toutes ] Remplacement des silentblocs du berceau (tutoriel)   Sam 29 Jan 2011, 14:58

Remplacement les silentblocs du berceau arrière d'une E39 Touring

*************************************************************************************

cette méthode est utilisable mais incomplète pour les véhicules avec régulation de niveau
Pour les véhicules avec régulation de niveau, il y a quelques petites choses (mais importantes!) de plus à faire!
edit dark

*************************************************************************************


L'opération est simplissime (1 roue et 2 vis à démonter), à condition d'avoir l'extracteur adéquat disponible dans la section location du forum.


OUTILLAGE NECESSAIRE :


  • une clé pour tomber là roue,
  • un cric,
  • deux chandelles,
  • une clé de 21 si possible à douille,
  • deux clés de 24 dont une plate,
  • une clé de 13 si vous utilisez mon extracteur



Les silentblocs du berceau arrière sont au nombre de 4, pièces repérées [2] sur le schéma ci dessous :




En fait, les silentblocs ont plutôt cette tête là :
(le schéma est approximatif et correspond à la E39 Berline)





MODE OPERATOIRE :


On travaille sur un côté du véhicule, pour changer les deux silentblocs situés devant et derrière la roue.

[1] Déserrer les 5 vis de fixation de la roue avant de soulever le véhicule Wink

[2] Placer le cric en appuis sous le berceau, sous la coupelle du silentbloc arrière, et soulever le véhicule.
Mettre une chandelle au point de levage prévu pour le cric d'origine. (encoche devant la roue).
Démonter la roue.

[3] Oter le cric pour libérer la coupelle du silentbloc, et le replacer afin qu'il soutienne le berceau, puis dévisser les deux vis de fixation n° [5] (clé de 21).
Les coupelles sont tombées.

[4] Il faut maintenant descendre de quelques centimètres le berceau :

Placez une chandelle sous le berceau (voir photo) et relâcher très progressivement la pression du cric...



Le berceau en appuis sur la chandelle seule doit être descendu de 4 à 5cm :




[5] Mise en place de l'extracteur :

Enfiler la tige filetée de l'extracteur (avec l'écrou et les rondelles) dans la rondelle soudée du demi extracteur, puis enfiler la tige dans l'axe du silentbloc;

La griffe du demi-extracteur doit prendre place dans l'encoche du silentbloc prévue à cet effet;
L'autre moitié de l'extracteur se place de la même façon, du côté opposé;

Verrouiller l'outil autour du silentbloc à l'aide des 4 vis de 13;
Placer le palet presseur (le plus petit) au sommet du silent bloc, puis visser la tige filetée dans le palet presseur;

Finalement, on obtient ceci :




[6] Extraction du silentbloc :

Mettre en pression le silentbloc, en serrant l'écrou avec la clé plate de 24, tout en maintenant la tige avec la clé à douille de 24.

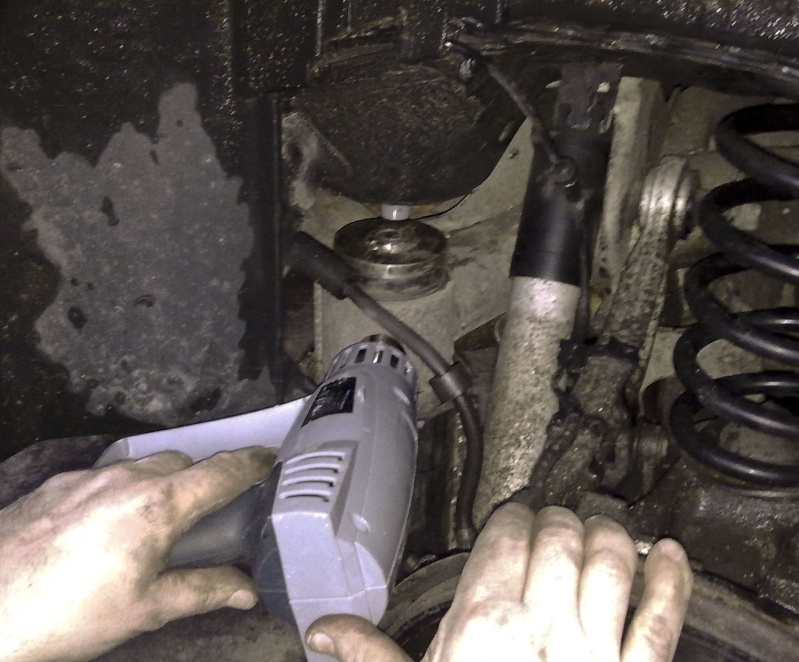

Quand vous sentez que çà commence à bien résister, chauffer la bague du berceau à l'aide du décapeur thermique (2min à 600°).




Il ne reste plus qu'à bouriner un peu, et le silentbloc commence à descendre, pour finalement tomber dans le receptacle de l'extracteur.

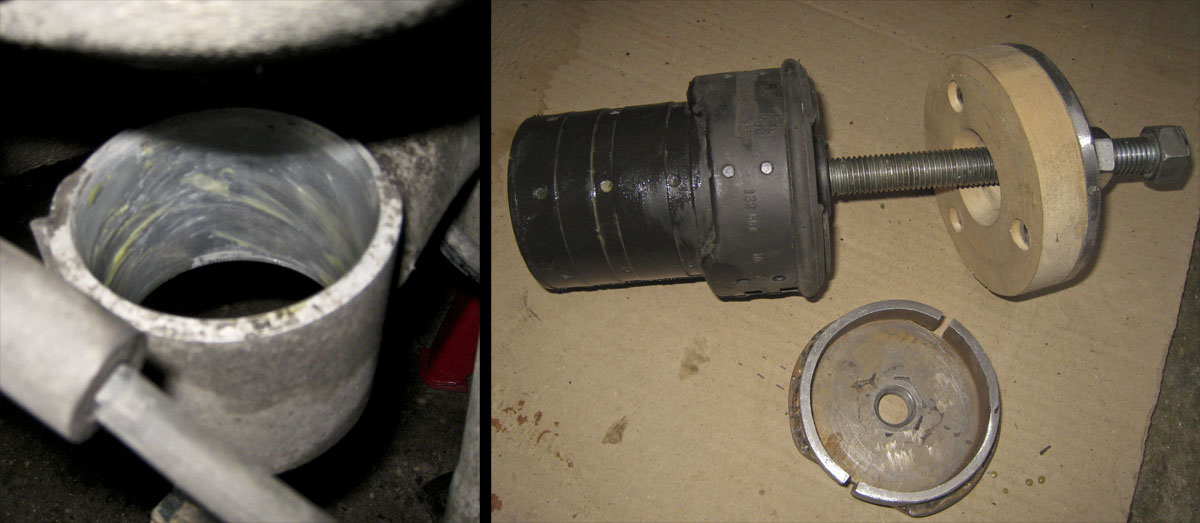

[6] Remontage d'un silentbloc neuf :

Nettoyer l'intérieur du logement dans le berceau, puis graisser afin de faciliter le remontage. Graisser également le corps du silentbloc.
Placer le palet presseur à semelle bois suivi du silentbloc sur l'ensemble tige écrou rondelles.




Présenter le silentbloc sous la bague du berceau en n'oubliant pas de placer l'encoche qui permet la mise en place de l'extracteur face à soi.
Placer le palet métallique au dessus (le plus grand des deux cette fois) puis accrocher la tige filetée.




Commencer à serrer avec l'écrou, on peut y aller à la main au début, puis re-bourrinage : le silentbloc monte jusqu'à atteindre sa position définitive




Dévisser la tige filetée et enlever le palet presseur, et voilà le travail !




[8]Répéter les opération [5], [6] et [7] sur le silentbloc avant .

Il vous sera peut-être nécessaire de remonter le berceau à l'aide du cric pour passer la tige filetée dans l'axe du silentbloc, si comme moi, vous manquez de hauteur par rapport au sol.
Vous placez alors cric palet presseur à semelle bois sous le silent bloc tout neuf, et vous rattrapez les 5cm, ce qui devrait suffire à laisser passer la tige.


[9] Remontage des coupelles et des vis / fixation à la caisse :

Lorsque les deux silentblocs neufs sont en place, il ne reste qu'à replacer les deux coupelles et leurs vis afin de terminer l'opération.


  • Placez à nouveau le cric sous la coupelle du silentbloc arrière, et amenez le berceau au contact de la caisse.
  • Remontez la coupelle et la vis du silentbloc avant,
  • Vous pouvez alors enlever le cric et la chandelle qui maintenait le berceau, ce dernier tient en place.
  • Remontez la coupelle et la vis du silentbloc arrière,
  • approcher sans bloquer les deux vis
  • Remontez la roue,
  • Replacez le cric sous la coupelle arrière afin d'enlever la chandelle,
  • Redescendez le cric et serrez la roue.

    Voilà, c'est fini pour ce côté, il ne reste plus qu'à faire l'autre...

[10] Une fois les deux côtés changés, serrez définitivement les quatre au couple de (163NM)

C'était un jeu d'enfant non? lol!


Dernière édition par Denis54 le Dim 30 Jan 2011, 12:33, édité 4 fois
Revenir en haut Aller en bas
sami_35
modérateur
modérateur


<b>probs résolus </b> probs résolus : Innombrables MDR

Messages: 3948
Date d'inscription: 06/01/2010
Localisation: belgique
Masculin

MessageSujet: Re: [E39 toutes ] Remplacement des silentblocs du berceau (tutoriel)   Sam 29 Jan 2011, 18:01

salut,

merci beaucoup super tuto

juste une chose si on peut avoir les mesure de l extracteur pour la fabrication d un outil .

très bien fait merci encore

_________________
l'association atadark prête tous ces outils ,pour réparer vos voiture

Revenir en haut Aller en bas
DarkGyver
Admin
Admin


<b>probs résolus </b> probs résolus : 24543234

Messages: 62566
Niveau Technique automobile: CAP, BEP, Maîtrise de carrosserie et DUT Génie Elec Info Indus
Date d'inscription: 15/10/2009
Localisation: 67 Bas-rhin (Brumath)
Masculin Age: 49

MessageSujet: Re: [E39 toutes ] Remplacement des silentblocs du berceau (tutoriel)   Sam 29 Jan 2011, 18:08



super tuto, et bien complet!

en plus l'outil est à dispo pour location ici!
http://forum.darkgyver.fr/t6464-demande-d-emprunt-d-outils-de-l-association

qure du bonheur!! Wink

@+

_________________
 .Revue technique BMW de DarkGyver
Les services du côté obscur de la force pour remédier aux faiblesses de vos BMW!
Qui a dit que je voyais trop de films???
Revenir en haut Aller en bas
Denis54
apprenti
apprenti


<b>probs résolus </b> probs résolus : 4

Messages: 61
Niveau Technique automobile: Bricoleur
Date d'inscription: 27/07/2010
Localisation: Nancy
Masculin Age: 51

MessageSujet: Re: [E39 toutes ] Remplacement des silentblocs du berceau (tutoriel)   Dim 30 Jan 2011, 00:21

sami_35 a écrit:
salut,

merci beaucoup super tuto

juste une chose si on peut avoir les mesure de l extracteur pour la fabrication d un outil .

très bien fait merci encore

Voici donc les mesures importantes de l'extracteur :



La profondeur de l'extracteur correspond à la hauteur du silentbloc.
Revenir en haut Aller en bas
DarkGyver
Admin
Admin


<b>probs résolus </b> probs résolus : 24543234

Messages: 62566
Niveau Technique automobile: CAP, BEP, Maîtrise de carrosserie et DUT Génie Elec Info Indus
Date d'inscription: 15/10/2009
Localisation: 67 Bas-rhin (Brumath)
Masculin Age: 49

MessageSujet: Re: [E39 toutes ] Remplacement des silentblocs du berceau (tutoriel)   Dim 30 Jan 2011, 06:56


_________________
 .Revue technique BMW de DarkGyver
Les services du côté obscur de la force pour remédier aux faiblesses de vos BMW!
Qui a dit que je voyais trop de films???
Revenir en haut Aller en bas
didier@
modérateur
modérateur


Messages: 12230
Niveau Technique automobile: apprentis jedi
Date d'inscription: 10/11/2009
Localisation: 71000/15000
Masculin Age: 33

MessageSujet: Re: [E39 toutes ] Remplacement des silentblocs du berceau (tutoriel)   Dim 30 Jan 2011, 13:59

re,



bravo ,, je mets tous çà en valeur ,, Wink



@++

_________________
revue technique BMW de darkgyver

Que la force soit avec vous !!!

**didier@**
Revenir en haut Aller en bas
DarkGyver
Admin
Admin


<b>probs résolus </b> probs résolus : 24543234

Messages: 62566
Niveau Technique automobile: CAP, BEP, Maîtrise de carrosserie et DUT Génie Elec Info Indus
Date d'inscription: 15/10/2009
Localisation: 67 Bas-rhin (Brumath)
Masculin Age: 49

MessageSujet: Re: [E39 toutes ] Remplacement des silentblocs du berceau (tutoriel)   Mer 18 Avr 2012, 07:49

diraf a écrit:
Bonsoir Dark,

J'ai remplacé les silent-blocs de ma E39 touring et j'ai fabriqué l'extracteur.
Je te donne ces photos afin de les mettre sur le lien suivant

http://forum.darkgyver.fr/t7503-e39-toutes-remplacement-des-silentblocs-du-berceau-tutoriel

ou tout du moins celle avec les côtes.




Un grand à toi Diraf !

NB:

L'association est également en train de faire fabriquer des extracteurs par chameau35....
Ils sont en cours de réalisation!
Ils pourront ensuite être dispo comme les autres outils de l'asso!

@+
